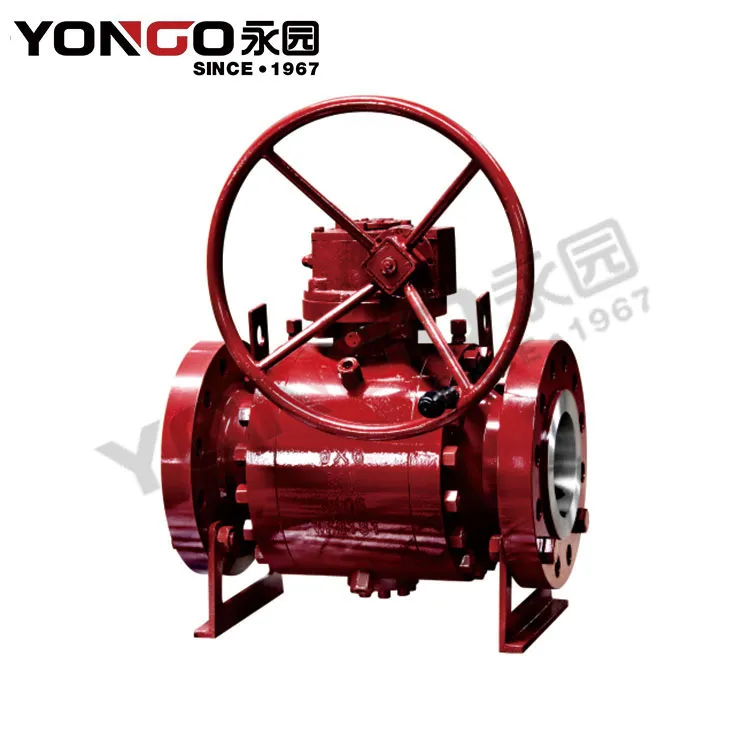

Шаровой клапан: что это и где применяется

Шаровой клапан (шаровой кран) — это тип запорной арматуры, который широко используется в различных отраслях промышленности и в быту для управления потоком жидкостей и газов. Его основное отличие от других типов клапанов заключается в механизме запирания, который представляет собой сферический затвор, или шар, с отверстием. Этот шар поворачивается на 90 градусов, чтобы открывать или закрывать поток.

Принцип работы шарового клапана

Шаровой клапан состоит из корпуса, в котором расположен шар с отверстием. Когда шар поворачивается так, что отверстие выровнено с трубопроводом, поток жидкости или газа проходит через клапан. Если шар поворачивается на 90 градусов, отверстие закрывается, и поток блокируется.

Достоинство шарового клапана заключается в простоте его конструкции и надёжности работы. Благодаря малому количеству движущихся частей, такие клапаны могут долго работать без необходимости в ремонте.

Основные компоненты шарового клапана:

1. Корпус: Изготавливается из металла (чаще всего стали, латуни или нержавеющей стали) или пластика.

2. Шар: Внутри корпуса находится шар с отверстием для прохода потока.

3. Уплотнения: Обеспечивают герметичность в закрытом состоянии.

4. Рукоятка: Предназначена для ручного управления клапаном. В промышленных вариантах может быть использован электропривод.

Преимущества шаровых клапанов

1. Высокая герметичность: Шаровые клапаны обеспечивают отличную герметизацию, предотвращая утечки даже под высоким давлением.

2. Простота в управлении: Одно движение на 90 градусов открывает или закрывает поток.

3. Надежность: Благодаря своей простой конструкции, такие клапаны устойчивы к износу и долговечны.

4. Быстрое закрытие и открытие: Это особенно важно в аварийных ситуациях, когда требуется быстро перекрыть подачу жидкости или газа.

Применение шаровых клапанов

1. Нефтегазовая промышленность: Шаровые клапаны широко используются для управления потоком нефти и газа в трубопроводах.

2. Водоснабжение и водоотведение: В системах подачи питьевой воды и канализационных системах они применяются для управления потоками жидкости.

3. Химическая промышленность: Благодаря устойчивости к агрессивным средам, такие клапаны используются в химических производствах для работы с кислотами, щелочами и другими химическими веществами.

4. Системы отопления и кондиционирования: Шаровые клапаны также находят применение в системах управления потоками теплоносителя в системах отопления и кондиционирования воздуха.

5. Бытовые нужды: В домах и квартирах шаровые клапаны используются для управления подачей воды и газа, например, в сантехнических системах или на кухне.

Виды шаровых клапанов

1. Однопроходные: Самые простые и распространённые клапаны, которые используют для управления потоком в одном направлении.

2. Трёхходовые: Эти клапаны позволяют направлять поток в несколько направлений, что удобно для распределения потоков в сложных системах.

3. С плавающим шаром: В таких клапанах шар свободно удерживается в потоке и перемещается в сторону давления, что улучшает герметичность.

Заключение

Шаровой клапан — это важный элемент в любой системе трубопроводов, обеспечивающий надежное и простое управление потоком жидкостей или газов. Благодаря своей простоте, надежности и широкому спектру применения, этот тип арматуры остаётся одним из самых популярных как в промышленности, так и в бытовых условиях.
